淺談導軌式升降平臺

2019-11-16 16:55:10

次

導軌式升降機是一種非剪叉式液壓升降機械設備。用于二三層工業廠房，餐廳，酒樓樓層間的貨物傳輸。高度在150-300mm,優其適合不能開挖地坑的工作場所。并且無須上部吊點，形式多樣化(單柱，雙柱，四柱).鏈條導軌式升降平臺運行平穩，操作簡單可靠，貨物傳輸經濟便捷。

鏈條導軌式升降平臺工作原理因為是液壓動力，所以它的承載量大，并且可以實現樓層間的分層控制，采用旁置油缸或者雙側油缸，起升時由電機帶動齒輪泵轉動抽油進入油缸，油缸在液壓油的壓力作用下向上工作，帶動鏈條向上升高。鏈條固定在載貨臺面上，使載貨臺面上升;下降時在臺面自重作用下，通過電磁閥將油缸液壓油回流到油箱內，從而使臺面平穩下降。

導軌式液壓升降平臺由于其對安裝環境要求較低，不需要深挖地基，在空間較小的條件下也可安裝，井道上方也無需機房，維修方便，穩定性強，節省空間。相比電梯、貨梯等，它的造價又比較低，也成為很多客戶喜歡的重要原因之一。

主要包括升降裝置、導軌裝置和換帶裝置三部分，其中升降裝置即升降臺面轎廂，導軌裝置主要是起到牽引作用，使設備按規定運行更加暢通，換帶裝置是當升降機要過門時用來切換軌道之用。升降裝置的內部結構主要由齒輪機構、支架、蝸輪蝸桿、導向機構、吊臂、上、下殼等組成。齒輪機構齒輪機構主要包括大、小齒輪、纏帶輪、中軸以及由止動扣、扭簧組成的保險裝置。?????????

其中液壓系統的組成由防墜、上下層門互動連鎖看，可以實現多樓層的控制；同時設有溢流閥、手動泵、管路破裂閥等安全裝置使得設備的安全性能有極大的保障。對于導軌式升降機的臺面設計，臺面以防滑紋鋼板材料，臺面平整且防滑耐用。

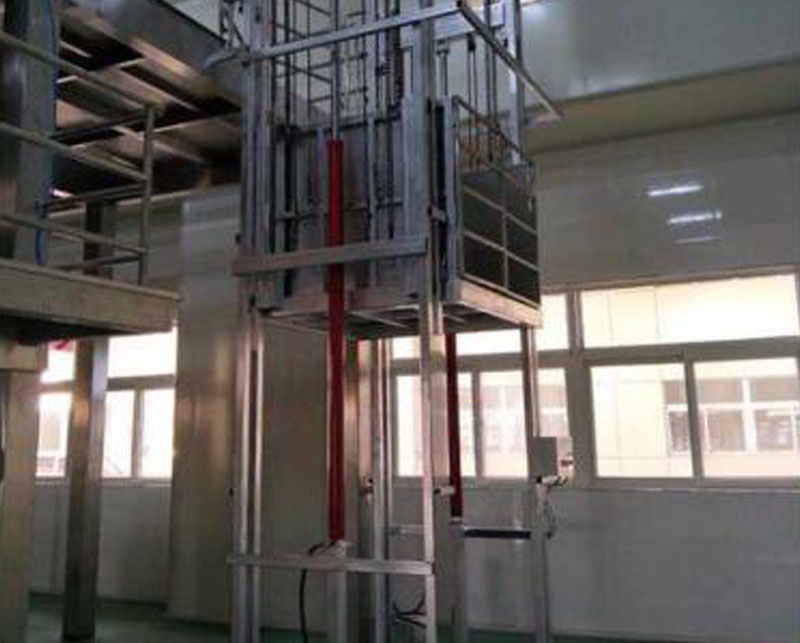

鏈條導軌式升降平臺
